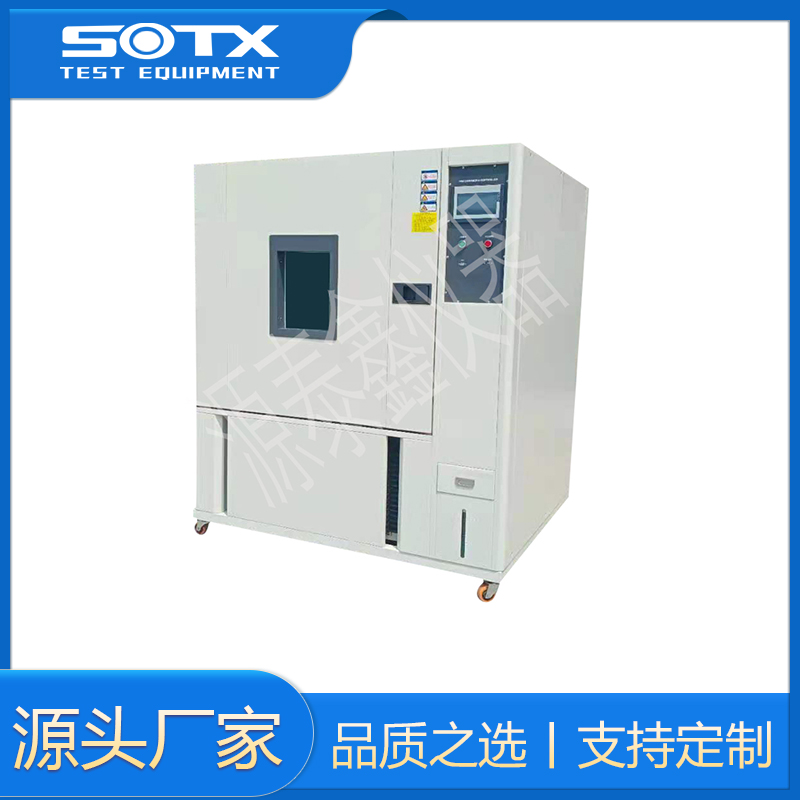

浅谈恒温恒湿试验箱的管道设计
恒温恒湿试验箱的管道规划有多重要?专门研究制冷系统的工程师会很清楚,规划是基础,基础打不好,都是白打。系统回油很头疼。制冷系统正常工作时,少量的油会随着废气继续离开压缩机。当系统管道规划好了,油就会回到压缩机,压缩机就可以得到充分的润滑。系统中的油量不宜过多或过少,过少会影响制冷效果,过多会对冷凝器和蒸发器的功率产生负面影响;回到压实机的油少于离开压实机的油,最终会导致压实机的损坏;拧紧机加油只能短时间坚持油位,只能达到治标不治本的效果;只有通过适当的管道规划,系统才能有良好的油平衡,进而达到系统的安全工作。
1.当系统不采用怠速循环时,应在每个蒸发器的出口处设置一个u形弯管。从而避免停机时液态制冷剂在重力作用下回流到压缩机。
2.当吸入立管与蒸发器连接时,设备的感温包中心应留有水平管和截断弯,以避免膨胀阀误操作。
恒温恒湿试验箱的吸入管道规划有严格要求:
1.水平吸入管道沿制冷剂气流方向的坡度应大于0.5%。
2.对于水平吸入管道的截面,需要保证气体流量不小于3.6m/s。
3.在垂直吸入管道中,需要保证气体流速不小于7.6-12m/s。
4.如果气体流量大于12m/s,回油得不到明显改善,会导致吸入管路噪音大、压降大。
5.需要在每个垂直吸入管道的底部建立一个U形回油弯头。
6.假设垂直吸入管道高度超过5m,每增加5m就需要建立一个U型回油弯头。
7.U形回油弯头的长度应尽可能短,以避免聚集过多的油。
恒温恒湿试验箱液体管道规划;
1.一般来说,液体管道对制冷剂的流量没有特别的限制。使用电磁阀时,制冷剂的流速应低于1.5m/s.
2.确保进入膨胀阀的制冷剂是过冷液体。
3.当液态制冷剂的压力降至饱和压力时,一些制冷剂会闪蒸成气体。恒温恒湿试验箱排气管道规划;
当冷凝器设备的方位高于压缩机的方位时,冷凝器的进气管需要一个U形弯头,以避免停机时油返回压缩机的排气侧,也有助于避免液态制冷剂从冷凝器回流到压缩机。
